Descriere

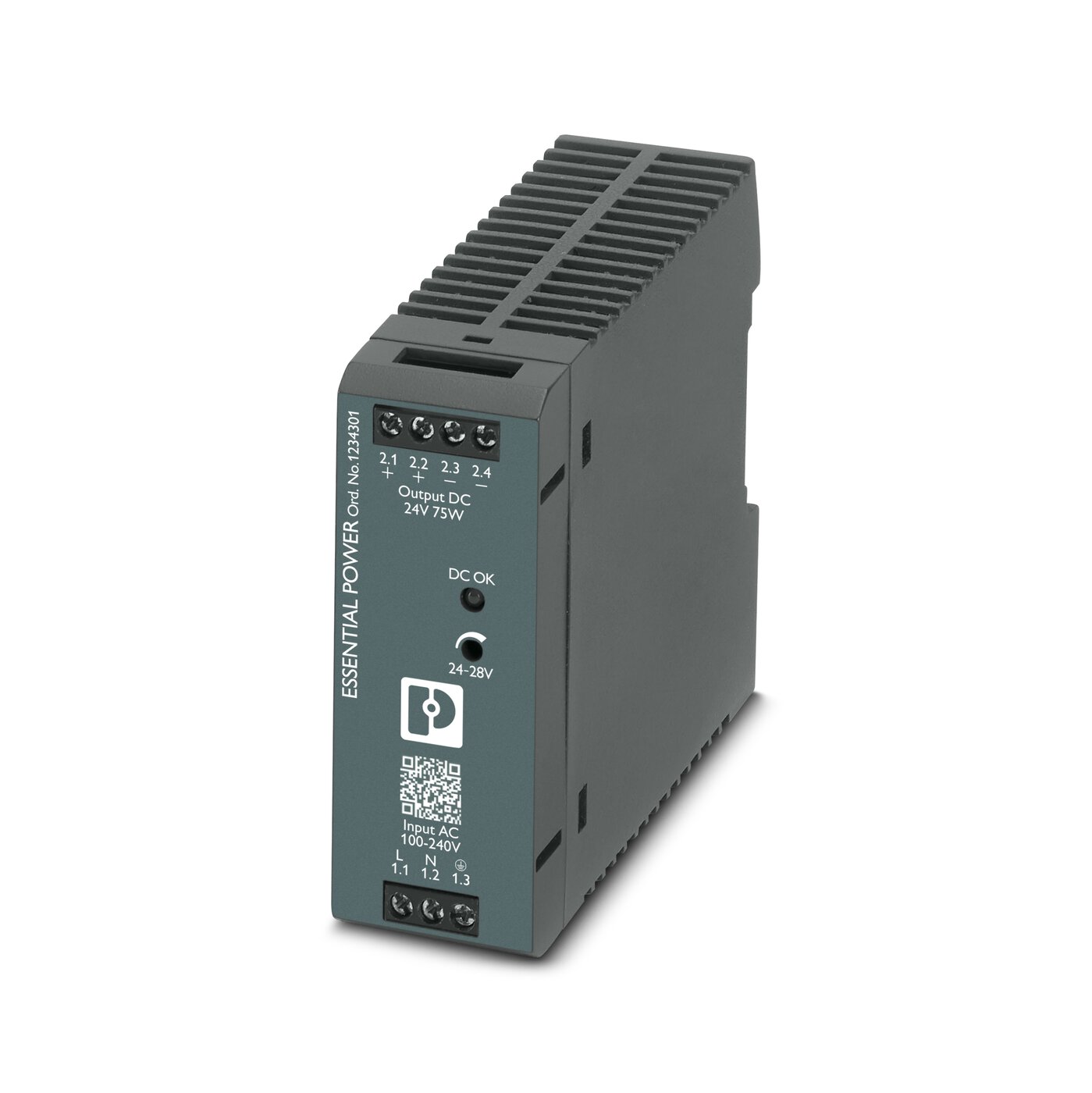

Unitate de alimentare cu comutare primară, ESSENTIAL POWER, Conexiune cu șuruburi, Montare pe șină DIN, intrare: monofazată, ieșire: 24 V DC / 3,125 A
| Funcționare AC | |
| Configurarea sistemului de alimentare | TN, TT, IT (PE) |
| Gama de tensiune nominală de intrare | 100 V AC ... 240 V AC |
| Gama de tensiune de intrare | 110 V AC ... 240 V AC ±10 % (P N = 75 W) |
| 100 V AC ... 109 V AC -15 % ... +10 % (P N = 63 W) | |
| Tensiunea tipică a rețelei naționale | 120 V AC |
| 230 V AC | |
| Tip de tensiune de alimentare | AC |
| Curent de pornire | tip. 27 A (la 25 °C) |
| Curent de pornire integrală (I 2 t) | tip. 0,6 A 2 s |
| Gama de frecvență (f N ) | 50 Hz ... 60 Hz ±10 % |
| Timp de alimentare tampon | tip. 14 ms (120 V AC) |
| tip. 70 ms (230 V AC) | |
| Consum curent | max. 1,5 A |
| max. 1,5 A | |
| tip. 1,3 A (110 V AC (75 W)) | |
| tip. 0,75 A (240 V AC (75 W)) | |
| tip. 1,2 A (100 V AC (63 W)) | |
| tip. 1,1 A (109 V AC (63 W)) | |
| Circuit de protectie | Protectie tranzitorie; Varistor |
| Ora de pornire | tip. 1 s |
| Siguranța rețelei dispozitivului | 3,15 A intern (protecția dispozitivului), cu suflare rapidă |
| Întrerupător recomandat pentru protecția intrării | 6 A ... 16 A (caracteristică B, C, D, K sau comparabilă) |
| Curent de descărcare la PE | < 3,5 mA |
Date de ieșire
| Eficienţă | tip. 88 % (120 V AC) |
| tip. 89 % (230 V AC) | |
| Tensiunea nominală de ieșire | 24 V DC |
| Domeniul de setare al tensiunii de ieșire (U Set ) | 24 V DC ... 28 V DC (> 24 V DC, capacitate constantă limitată) |
| Curent nominal de ieșire (I N ) | max. 3,125 A (P N = 75 W) |
| max. 2,62 A (P N = 63 W) | |
| Rezistent la scurtcircuit | da |
| Dovada fara sarcina | da |
| factorul de creastă | tip. (120 V AC) |
| tip. (230 V AC) | |
| Putere de ieșire ( PN ) | 75 W (240 V AC) |
| 63 W (100 V AC) | |
| Conexiune în paralel | da, pentru creșterea puterii și redundanței cu diodă |
| Conexiune în serie | da, pentru tensiune de iesire crescuta |
| Rezistența la tensiune de feedback | ≤ 35 V DC |
| Protecție împotriva supratensiunii la ieșire (OVP) | ≤ 35 V DC |
| Undă reziduală | tip. 50 mV PP (cu valori nominale) |
| Abaterea controlului | < 2 % (modificare în sarcină, statică 10 % ... 90 %) |
| < 4 % (modificare în sarcină, dinamică 10 % ... 90 %) | |
| < 0,1 % (modificarea tensiunii de intrare ±10 %) | |
| Timpul de creștere | < 2 s (U Out = 10 % ... 90 %) |
| Putere de disipare minimă în gol | < (120 V AC) |
| Disiparea maximă a puterii fără sarcină | < (230 V AC) |
| Puterea de disipare a sarcinii nominale minime | < (120 V AC) |
| Pierdere de putere sarcină nominală max. | < (230 V AC) |
| Protecție integrată cu siguranțe | Nu |
